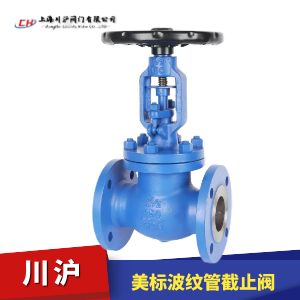

美標波紋管截止閥型號：WJ41H

WJ41H美標波紋管截止閥可廣泛應用于石油、化工、制藥、電力、冶金等行業。

產品特點：
1、波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
5、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

美標波紋管截止閥技術參數

設計標準	ANSI 16.34
結構長度	ANSI B 16.10
連接法蘭	ANSI B 16.5
試驗和檢驗	API 598

美標波紋管截止閥性能規范

公稱壓力		PN
試驗壓力	強度試驗	1.5×PN
	密封試驗	1.1×PN
	氣密封試驗	0.6
	波紋管組件試驗	1.5×PN
適用溫度		-196℃~600℃

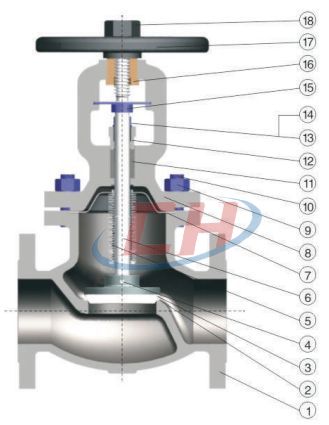

美標波紋管截止閥零部件

美標波紋管截止閥零部件參數

序號	名稱	材質Material
1	閥體	WCB、CF8、CF8M
2	閥座	304、Stellite
3	閥辯	2Cr13、F304、F316
4	軸銷	SS304、SS316
5	波紋管組件	SS304、SS316L
6	閥桿	20Cr13、F304、F316
7	墊片	柔性石墨+不銹鋼
8	閥蓋	WCB、CF8、CF8M
9	六角螺母	ASTM A194-2H、A194-8
10	雙頭螺栓	ASTM A193-B7、A193-B8
11	填料	柔性石墨
12	壓板	WCB、CF8
13	千斤螺栓	ASTM A193-B7、A193-B8
14	六角螺母	ASTMA194-2H、A194-8
15	定位片	銅合金、D2、BL2
16	閥母	碳鋼
17	手輪	45#
18	并帽	45#

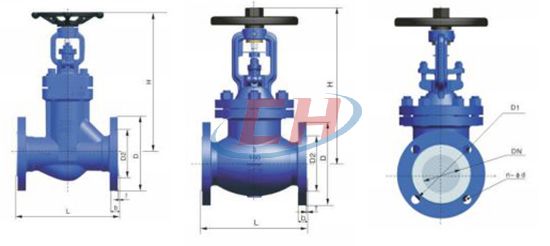

美標波紋管截止閥結構圖

美標波紋管截止閥外形尺寸

材質	口徑?DN	主要連接尺寸
材質	口徑?DN	總長(L)	外圓(D)	中心(D1)	水線(D2)	法蘭厚	水線厚	n-?φd
150Lb
A105	1/2 "	108	89	60.5	35	12	2	4-?φ15
	3/4 "	117	98.5	70	43	13	2	4-?φ16
	1"	127	108	79.5	51	14	2	4-?φ16
	1-1/2"	165	127	98.5	73	17.5	2	4-?φ16
A105 WCB	2"	203	152	120.	92	19	2	4-?φ19
WCB	2-1/2"	216	178	140	105	22	2	4-?φ19
	3"	241	190	152	127	24	2	4-?φ19
	4"	292	229	191	157	24	2	8-?φ19
	5"	356	254	216	186	25.4	2	8-?φ22
	6"	406	279	242	216	25.4	2	8-?φ22
	8"	495	343	298.5	270	29	2	8-?φ22
	10"	622	406	362	324	31	2	12-?φ25
	12"	698	483	432	381	32	2	12-?φ25
	14"	787	535	476	413	35	2	12-?φ29
	16"	914	595	540	470	37	2	16-?φ29
